Un innovativo nanolaminato chiamato CoAl è riuscito a infrangere il tradizionale compromesso tra resistenza meccanica e flessibilità, dimostrandosi fino a dieci volte più robusto dell’acciaio strutturale senza incorrere in una pericolosa fragilità. I motori a reazione e le turbine ad alte prestazioni richiedono costantemente materiali capaci di sopportare temperature estreme e forze colossali senza piegarsi o deformarsi permanentemente. Tuttavia, le leghe più promettenti sotto il profilo della resistenza termica e strutturale soffrono storicamente di un difetto critico: la tendenza a fratturarsi improvvisamente quando sottoposte a sollecitazioni meccaniche a temperatura ambiente.
Per superare questo limite strutturale, un team di ingegneri della Purdue University ha radicalmente ripensato la composizione del cobalto-alluminio, un composto intermetallico noto per le sue potenzialità ma penalizzato da una proverbiale fragilità. Attraverso una progettazione meticolosa condotta su scala nanometrica, i ricercatori sono riusciti a sviluppare una forma avanzata di questo materiale che unisce una resistenza eccezionale alla capacità di subire deformazioni plastiche significative a temperatura ambiente. Questa scoperta pionieristica apre la strada a nuove strategie di ingegneria dei materiali, rendendo finalmente i composti intermetallici sfruttabili in contesti tecnologici avanzati come il settore aerospaziale, energetico e della difesa.
La natura dei composti intermetallici risiede nella disposizione ordinata e geometrica di due o più elementi metallici all’interno di un reticolo cristallino altamente strutturato. Questa configurazione atomica conferisce loro notevoli proprietà, tra cui punti di fusione elevati e una eccellente resistenza allo scorrimento viscoso, ovvero la lenta deformazione che si manifesta sotto stress prolungati. Purtroppo, la stessa rigidità strutturale che garantisce cotanta robustezza impedisce agli atomi di muoversi liberamente, trasformando il materiale in un corpo fragile che si rompe di schianto anziché deformarsi in modo controllato quando viene sottoposto a forze improvvise.
Il paradosso dei composti intermetallici e la via delle dislocazioni nel CoAl
Il cobalto-alluminio rappresenta l’emblema di questa sfida ingegneristica, essendo teoricamente ideale per la costruzione di componenti critici per turbine, ma difficilmente lavorabile in forme complesse proprio a causa della sua intrinseca vulnerabilità. Come sottolineato dai ricercatori, leghe di questo tipo potrebbero consentire ai motori aeronautici e ai turbocompressori di operare a regimi di rotazione nettamente superiori, incrementando la forza centrifuga e migliorando complessivamente le prestazioni dei propulsori di nuova generazione. Per sbloccare questo potenziale, la ricerca ha dovuto concentrarsi sull’introduzione deliberata di imperfezioni microscopiche all’interno della struttura cristallina.
Nei cristalli convenzionali, le dislocazioni rappresentano deviazioni geometriche dal perfetto ordine atomico e, contrariamente a quanto si potrebbe pensare, offrono ai metalli un meccanismo fondamentale per cambiare forma senza rompersi. Sfortunatamente, il cobalto-alluminio possiede naturalmente un numero estremamente ridotto di dislocazioni mobili a temperatura ambiente, il che aveva reso vani i tentativi passati di migliorarne la duttilità attraverso modifiche chimiche tradizionali. I tentativi precedenti si erano scontrati con limiti insormontabili, spingendo il team della Purdue a esplorare un percorso di fabbricazione completamente non convenzionale basato su tecniche di deposizione fisica da vapore.

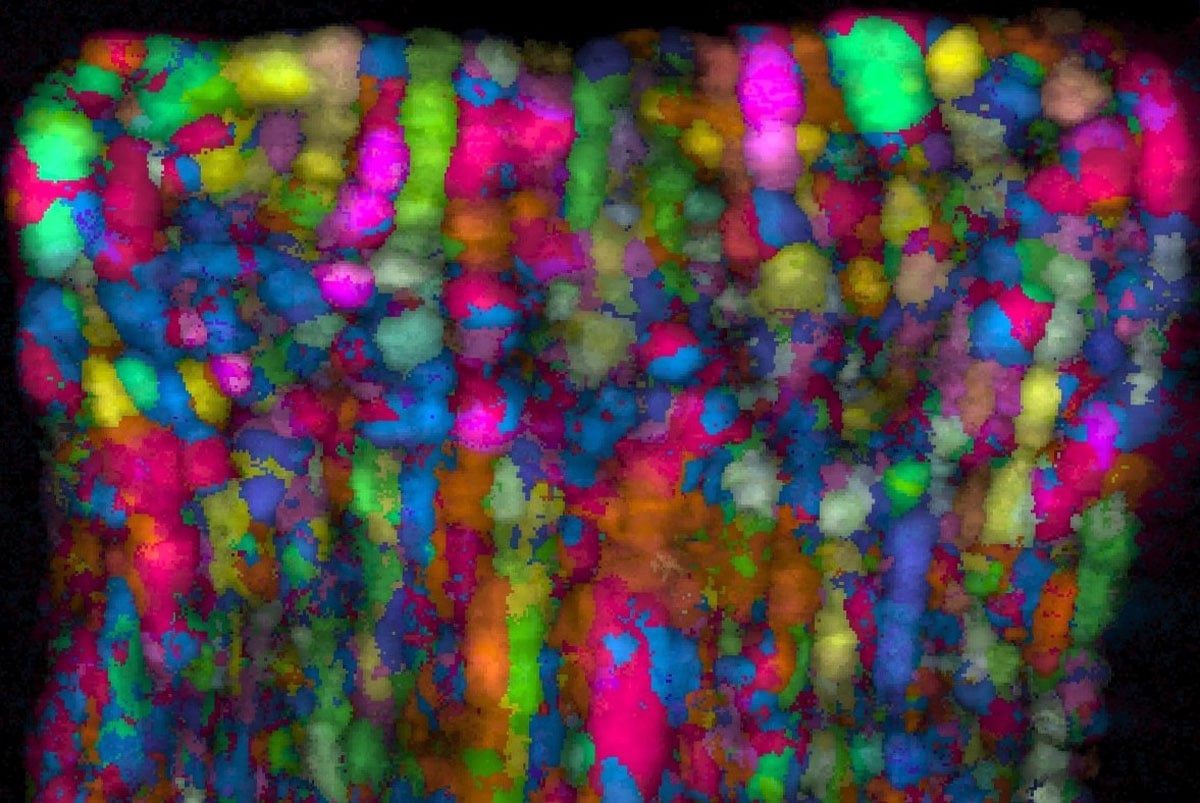

Sfruttando un processo di deposizione per sputtering magnetronico, gli scienziati sono riusciti a intrappolare un’altissima densità di dislocazioni direttamente durante la formazione del materiale solido. A questo hanno affiancato la creazione di una fitta rete di interfacce amorfe, ovvero confini sottili in cui gli atomi perdono il tipico ordine cristallino per assumere una disposizione flessibile. Questa combinazione unica di difetti interni e confini disordinati ha dimostrato per la prima volta che il cobalto-alluminio può esibire una notevole plasticità a temperatura ambiente, superando le barriere storiche che ne limitavano l’impiego industriale.
Interfacce flessibili e record di resistenza meccanica
Il segreto del comportamento meccanico di questo nanolaminato risiede nella natura dinamica delle sue interfacce amorfe, che agiscono molto più che come semplici separatori passivi tra i grani cristallini. Durante le fasi di compressione e deformazione, porzioni di queste interfacce subiscono una parziale cristallizzazione, agendo come sorgenti attive capaci di promuovere la generazione e la nucleazione di nuove dislocazioni negli strati circostanti. Invece di indebolire il materiale, questa risposta strutturale controllata consente agli strati di cobalto-alluminio di assorbire l’energia dell’impatto e di dissipare le sollecitazioni senza cedere di schianto.
I test sperimentali condotti sul materiale risultante hanno evidenziato una straordinaria resistenza allo snervamento pari a sei gigapascal, un valore compreso tra sei e dieci volte superiore rispetto a quello offerto dall’acciaio strutturale ad alta resistenza. Accanto a questa durezza sbalorditiva, il nanolaminato ha mostrato una deformazione plastica del quindici percento sotto compressione a temperatura ambiente, confermando una capacità di subire alterazioni permanenti senza fratturarsi. Tale sinergia tra resistenza meccanica estrema e duttilità colloca questo sistema di nanolaminati ai vertici dei materiali intermetallici documentati finora nella letteratura scientifica.
Le analisi condotte mediante microscopia elettronica in situ, supportate da complesse simulazioni di dinamica molecolare eseguite dai partner accademici, hanno confermato la validità del modello atomico proposto. I calcoli al computer hanno dimostrato chiaramente come la pressione induca la cristallizzazione parziale delle interfacce, liberando tempestivamente le dislocazioni nei canali adiacenti. Questo perfetto accordo tra osservazione empirica e modellazione teorica convalida l’efficacia delle interfacce flessibili come strumento universale per la progettazione di leghe metalliche ad alte prestazioni.
Prospettive future per l’ingegneria dei materiali avanzati
Nonostante i risultati eccezionali ottenuti in laboratorio, il materiale è attualmente limitato a una configurazione stratificata a film sottile su scala nanometrica, ben lontana dalle dimensioni richieste per la produzione di componenti reali per turbine. La prossima e cruciale sfida per i ricercatori consisterà nel trasferire lo stesso principio strutturale a nanocompositi di maggiori dimensioni, sviluppando processi di fabbricazione industriali in grado di scalare la produzione senza perdere i benefici microstrutturali ottenuti tramite sputtering.
Parallelamente, il team ha già pianificato di estendere questa metodologia ad altri composti intermetallici notoriamente fragili, con l’obiettivo di verificare l’applicabilità generale delle interfacce amorfe come soluzione universale per il controllo della plasticità metallica. Se questa strategia dovesse confermarsi efficace anche su scala industriale, gli ingegneri disporranno di un nuovo e potente paradigma progettuale, capace di superare il classico compromesso tra robustezza e deformabilità in ambienti operativi particolarmente gravosi.
La capacità di controllare con precisione la formazione dei difetti cristallini e la risposta dei confini interni alle sollecitazioni esterne rappresenta una svolta epocale per la scienza dei materiali. Grazie a queste leghe intermetalliche duttili e resistenti, i progettisti potranno sviluppare componenti sempre più leggeri, efficienti e sicuri, aprendo nuove frontiere tecnologiche per l’esplorazione spaziale, il trasporto aereo avanzato e la produzione energetica sostenibile.
Lo studio è stato pubblicato su Science Advances.
